Наверное, у многих автовладельцев ВАЗ-2101-07 периодически возникает проблема с негорящими лампами задних фанарей, особенно в зимнее время.
Все это связано с недостатками конструкции фонаря: как его разъема, так и крепления "массы", и самих пластиковых патронов. Если первые два успешно решаемы заменой разъема на 6-контактный под обычные клеммы и ввариванием шпильки "массы", то конструкцию патронов уже никак не улучшить - металлические пластины со временем теряют упругость, окисляются, патрон нагревается, деформируется и лампа перестает работать. Несколько помогает лужение контактных поверхностей, но ненадолго.
Итак, для работы нам понадобится:
- Шесть одноконтактных патронов указателя поворота ВАЗ-2108, ГАЗ-31029 (артикулы: 35.3711121, VSK-00063663, 72.3726132, AKS093)
- Два двухконтактных патрона заднего фонаря ГАЗ-3110, ГАЗель, ВАЗ-1111 (артикулы: AGKLD014, KLD014)
- Две двухконтактные лампы с цоколем P21/5W BAY15d
- Провод сечением 1 мм - 2 метра, термоусадочная трубка или изолента
- Восемь стопорных колец 30 мм, съемник
- Принадлежности для пайки
- Дрель со сверлами 26 мм и 2 мм
- Штангенциркуль
- Нож зачистной, нож канцелярский, узкогубцы, плоский напильник, круглый напильник, наждачная бумага, маркер.

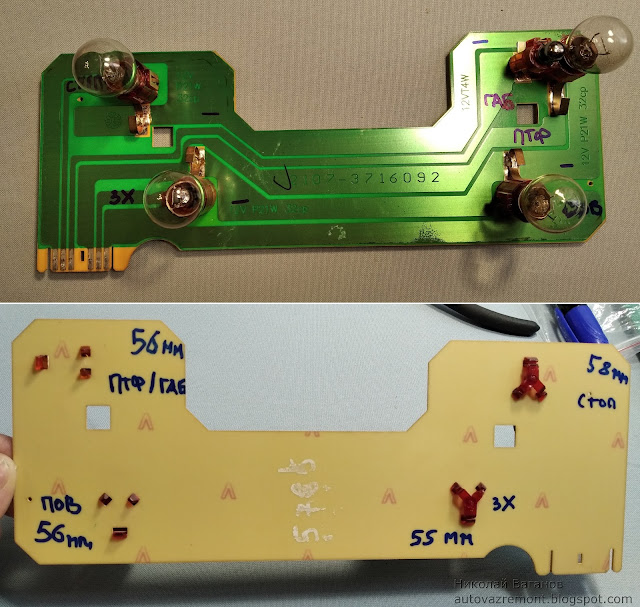

Снимаем плату с автомобиля, демонтируем старые патроны, предварительно пометив контакты.
По центрам крепления патрончиков высверливаем отверстия диаметром 26 мм. На месте двойного патрона отверстие высверливается по центру крепления большой лампы. Сверлить следует осторожно, так как печатная плата достаточно хрупкая. С помощью напильника выпиливаем пазы под патроны, подгоняем их.
Подрезаем "юбки" патронов, чтобы не мешали ему встать заподлицо с корпусом фонаря.
Затем, на растоянии 0,5-1,0 см от патрона высверливаем в контактных дорожках платы отверстия диаметром 2 мм, зачищаем от лака площадки диаметром 5-7 мм под пайку.
Если разъем фонаря уже переделан под 6-контактную фишку, то отверстия сверлить нет необходимости - просто напрямую протягиваем жгут проводов от патронов к фишке.
 |
| Примерно так |
Отрезаем мешающийся пластик и припаиваем к контактам патрона отрезки проводов соответствующего цвета длиной не менее 7 см, подгибаем лапки и изолируем.
Вставляем в соответствующие отверстия концы проводов и припаиваем к плате. Для пайки желательно использовать нейтральный флюс.
Перед припайкой "плюсовых" проводов двухконтактного патрона сначала выясняем какая спираль нагревается сильнее - ее провод припаиваем к дорожке лампы ПТФ, слабое свечение - к дорожке габарита, также обрезаем мешающийся пластик.
С помощью стопорных колец или другим способом жестко фиксируем патроны к плате.
Вворачиваем лампы и ставим плату на место, проверяем закрытие крышки и работу фонаря.
