Как определить неисправность диодного моста генератора типа КЗАТЭ 9412.3701. Методика



Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.
КолесаДаром
Диоды перегорают из-за попадания на них влаги и антифриза, перезаряда, от неправильного "прикуривания" автомобиля (если перепутать полярность).

Как определить неисправность диодного моста генератора. Методика

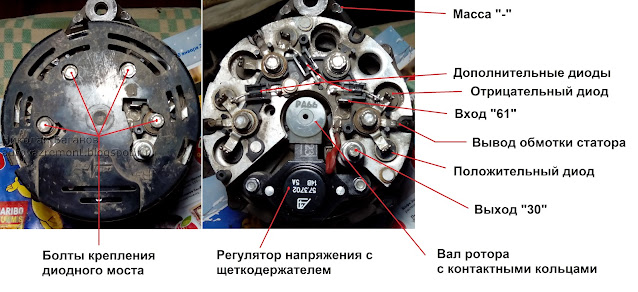

Диодный мост состоит из двух изолированных между собой диэлектриком алюминиевых пластин. В верхнюю пластину запрессовано 3 положительных диода (бывает и больше), соответственно, в нижнюю 3 отрицательных диода. Выводы этих диодов попарно соединены в одной точке, к этой же точке через болт крепления моста подсоединяется один из выводов обмотки статора. Таким образом, на изоляторе верхней пластины образуется 3 точки соединения диодов с обмоткой статора. Также, к этим точкам подсоединяются 3 дополнительных диода, которые объединяются в общую шину с выводом "61" диодного моста. Они служат для питания обмотки возбуждения ротора и регулятора напряжения от генератора. Верхняя "положительная" пластина соединена с выходом "30" генератора, к нему же крепится конденсатор подавления радиопомех и скачков напряжения. Нижняя "отрицательная" пластина через болты крепления моста соединяется с "массой" автомобиля.
Как определить неисправность диодного моста генератора типа КЗАТЭ 9412.3701. Методика
Как работает диодный мост: вырабатываемый обмоткой статора переменный ток свободно проходит через положительные диоды в одну сторону и на верхней пластине образуется "плюс" выпрямленного напряжения. На нижней пластине, наоборот, образуется "минус" выпрямленного напряжения, так как отрицательные диоды ток в ту сторону не пропускают.

Таким образом, исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

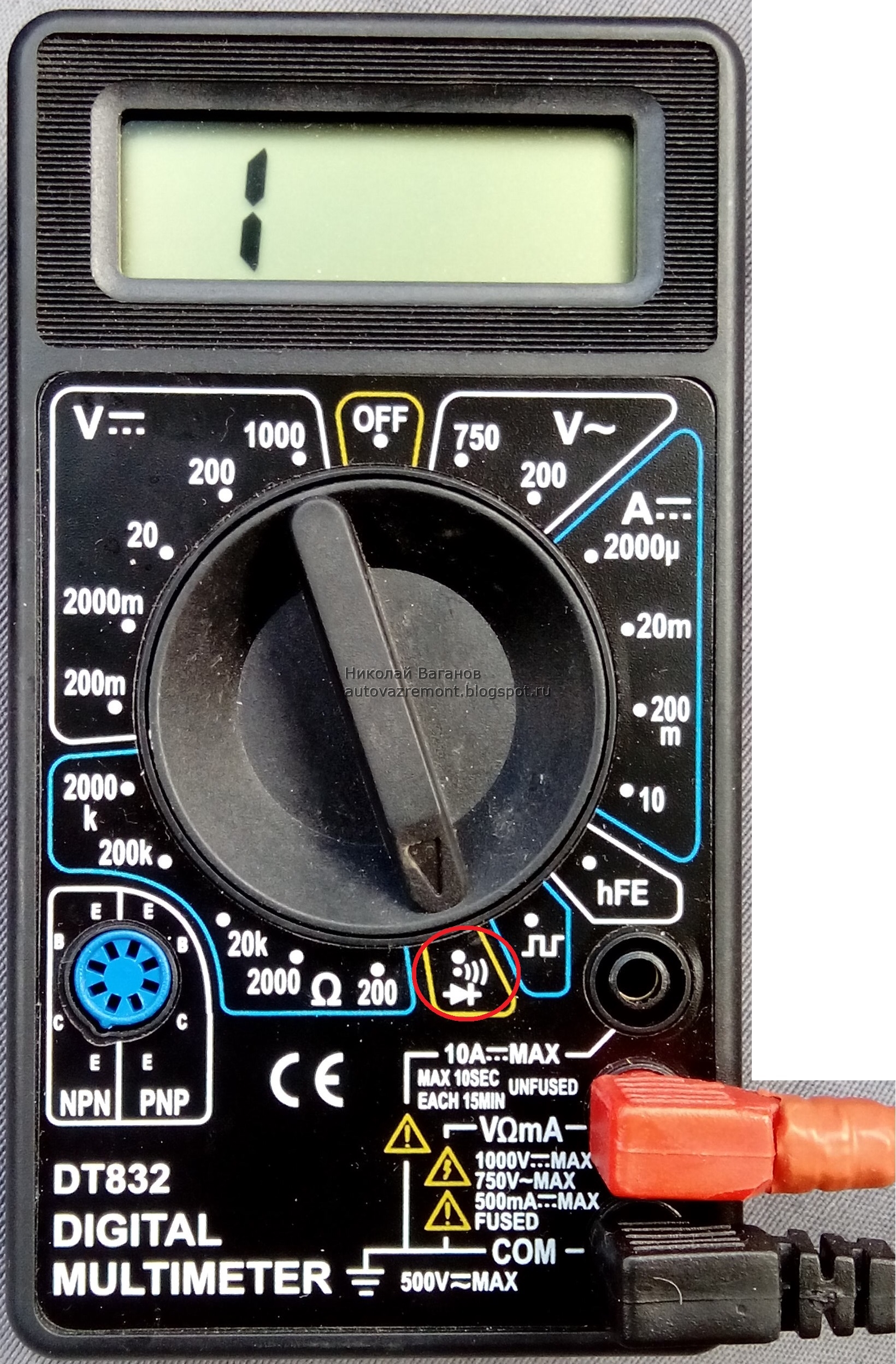

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме "прозвонки диодов".


Как определить неисправность диодного моста генератора. Методика

Однако, хотя этот способ и проще, однако он не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

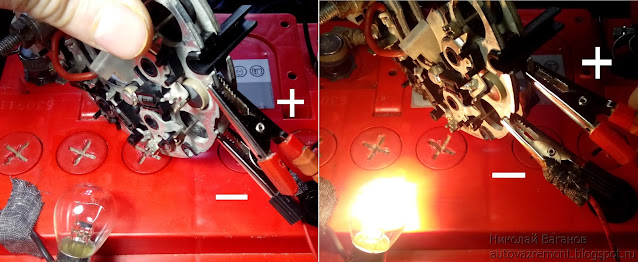

Поэтому, диоды лучше проверять под нагрузкой, при прохождении через них больших токов, например, с помощью контрольной лампы в несколько ватт - чем больше, тем лучше. Для этого можно воспользоваться обычной автомобильной лампочкой на 12 В мощностью 21 Вт, источником тока послужит аккумуляторная батарея или зарядное устройство. К плюсовой "+" клемме последовательно подключаем лампу с плюсовым проводом, к минусовой "-" клемме подключаем минусовой провод. При замыкании проводов лампа загорается.

1.  Для начала, проверим диодный мост на короткое замыкание между пластинами.
Прижимаем положительный "+" провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

Как определить неисправность диодного моста генератора. Методика
Короткое замыкание отсутствует
*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине и цепь замыкается.

2. Проверим положительные диоды на «пробой» и обрыв.


Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Как определить неисправность диодного моста генератора. Методика

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается - обрыва нет.
Для примера:
Как определить неисправность диодного моста генератора. Методика
Положительный диод пропускает ток - диод "пробит"

3. Проверим отрицательные диоды на «пробой» и обрыв.
Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.


Как определить неисправность диодного моста генератора. Методика

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается - обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв.
Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Как определить неисправность диодного моста генератора. Методика

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается - обрыва нет.
Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим "прозвона диодов" или измерения сопротивления 2000 Ом и проверяем каждый диод.

Как определить неисправность диодного моста генератора. Методика
Диоды в норме
Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Как определить неисправность диодного моста генератора. Методика
Один диод или полностью мост лучше заменить
Стоит отметить, что данная проверка не является на 100% эффективным методом определяющим неисправность.
Более точную проверку диодного моста проводят на специальном стенде при помощи осциллографа и других приборов.
