Сегодня рассмотрим маятниковый рычаг на подшипниках под маркой "В.Гусев" (ООО "Мороз-авто" г. Самара), замененный нами недавно.
Рычаг упакован в картонную коробку треугольной формы. Полиграфия невысокого качества, текст и картинки размытые, нечеткие. На лицевой стороне коробки имеется изображение изделия и его наименование, на оборотной - схема устройства и данные производителя, на боковой стороне указан артикул изделия, на торце имеется бумажный стикер с наименованием, артикулом, штрих-кодом и датой производства.
Внутри коробки лежит рычаг в сборе, какие-либо надписи или сопроводительные листки внутри отсутствуют.
Перейдем к самому маятниковому рычагу. Корпус рычага пустотелый, выполнен из алюминиевого сплава, на нем имеется обозначение: АК12М2, не совпадающее с изображением, указанным на коробке. Сошка литая, выполненна из чугунного сплава, какие-либо обозначения на ней отсутствуют. Гайки самоконтрящиеся, одна из них закрыта пластиковым колпачком с изображением торговой марки производителя. Вес изделия составляет - 1050 граммов.
Отверстия в сошке высверлены под конус, качество сверловки грубое. (Штангенциркуль на фото занижает показания на 0,2 мм!)
Сошка вращается легко, однако, в определенных положениях имеет небольшое сопротивление.

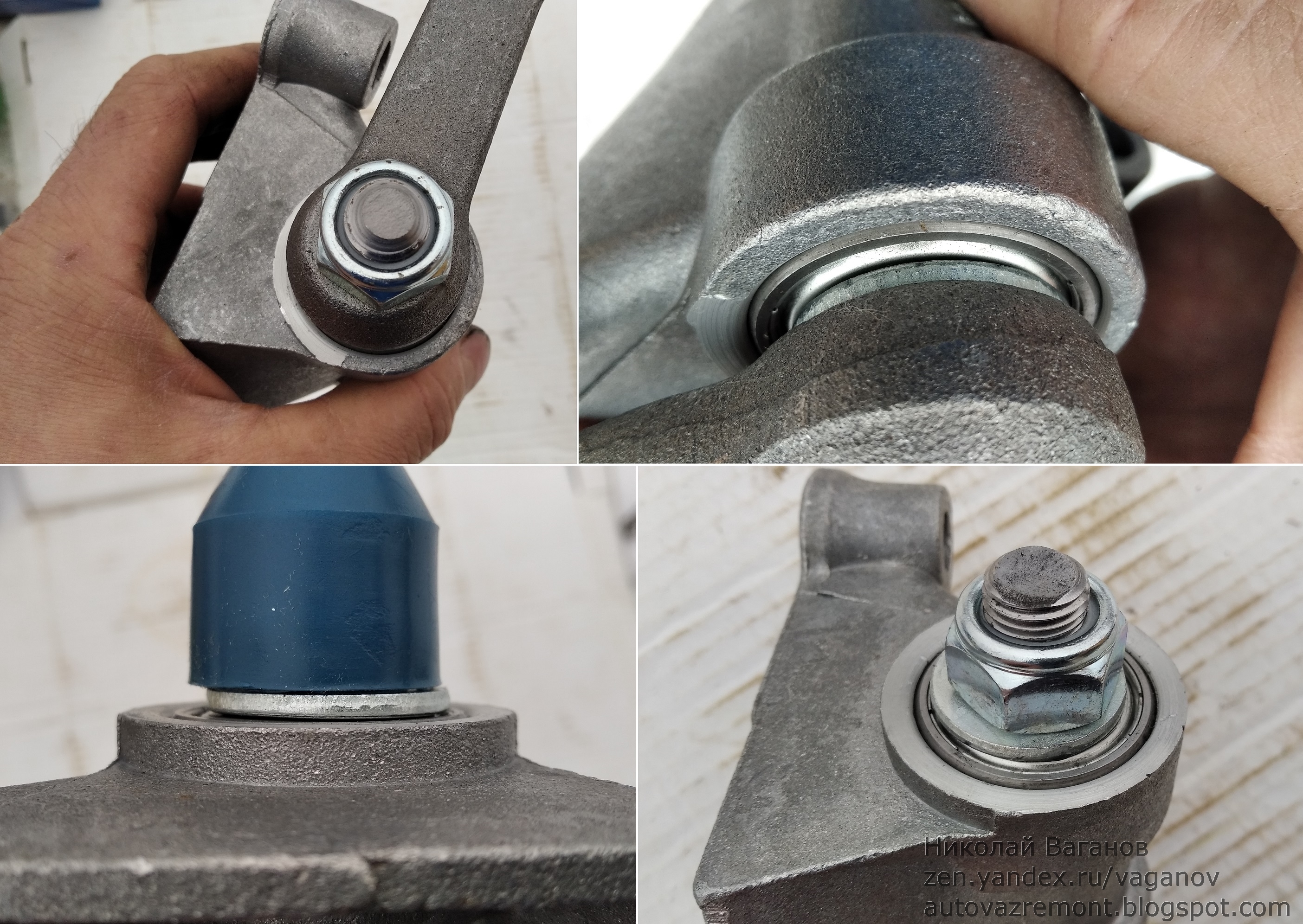

Подшипники - закрытые с металлическими защитными крышками, запрессованы в корпус снаружи. Одна из защитных шайб стоит не по центру оси.
Разберем рычаг и посмотрим что у него внутри. Похоже, что ось выполненна из обычного прутка строительной арматуры диаметром 16 мм, обработка поверхности грубая. Подшипники в посадочных местах корпуса сидят плотно, обработка поверхностей тут получше.
Вал свободно входит во внутренние втулки подшипников и имеет ощутимый люфт, также, из-за большего диаметра отверстия вал имеет люфт и в сошке. Однако, при стягивании гайками в собранном состоянии эти люфты не ощущаются.
В рычаге установлены подшипники типоразмера 6202 (80202) неизвестного производителя, на защитных крышках имеется обозначение: 6-80202AC17 B3-4S.
Вывод: Изделие невысокого качества, вал выполнен из низкокачественной стали, не отцентрован в корпусе, диаметры расточки не выдержаны, имеются большие люфты, снаружи подшипники не защищены от попадания влаги внутрь, несмотря на защитные крышки, поэтому требуется их принудительная смазка. Целесообразность установки под сомнением.
