Регулятор оборотов вентилятора отопителя ВАЗ-2107 своими руками

В автомобиле ВАЗ-2107 переключатель скорости электровентилятора отопителя имеет всего два положения, чего иногда недостаточно, особенно в межсезонье при резких перепадах температур. Также, на высоких оборотах часто возникает вибрация и шум, а возможность убавить скорость отсутствует.

Поэтому, сегодня займемся установкой регулятора с плавной регулировкой вращения вентилятора на основе ШИМ-контроллера.

Контроллер имеет регулятор с поворотной ручкой на один неполный оборот, защищен предохранителем, имеется светодиод-индикатор сети и четыре выхода для подключения устройства.

Подключение будем осуществлять через клавишу-переключатель вентилятора печки согласно ниже приведенной схеме, таким образом, можно будет плавно изменять обе скорости вентилятора.

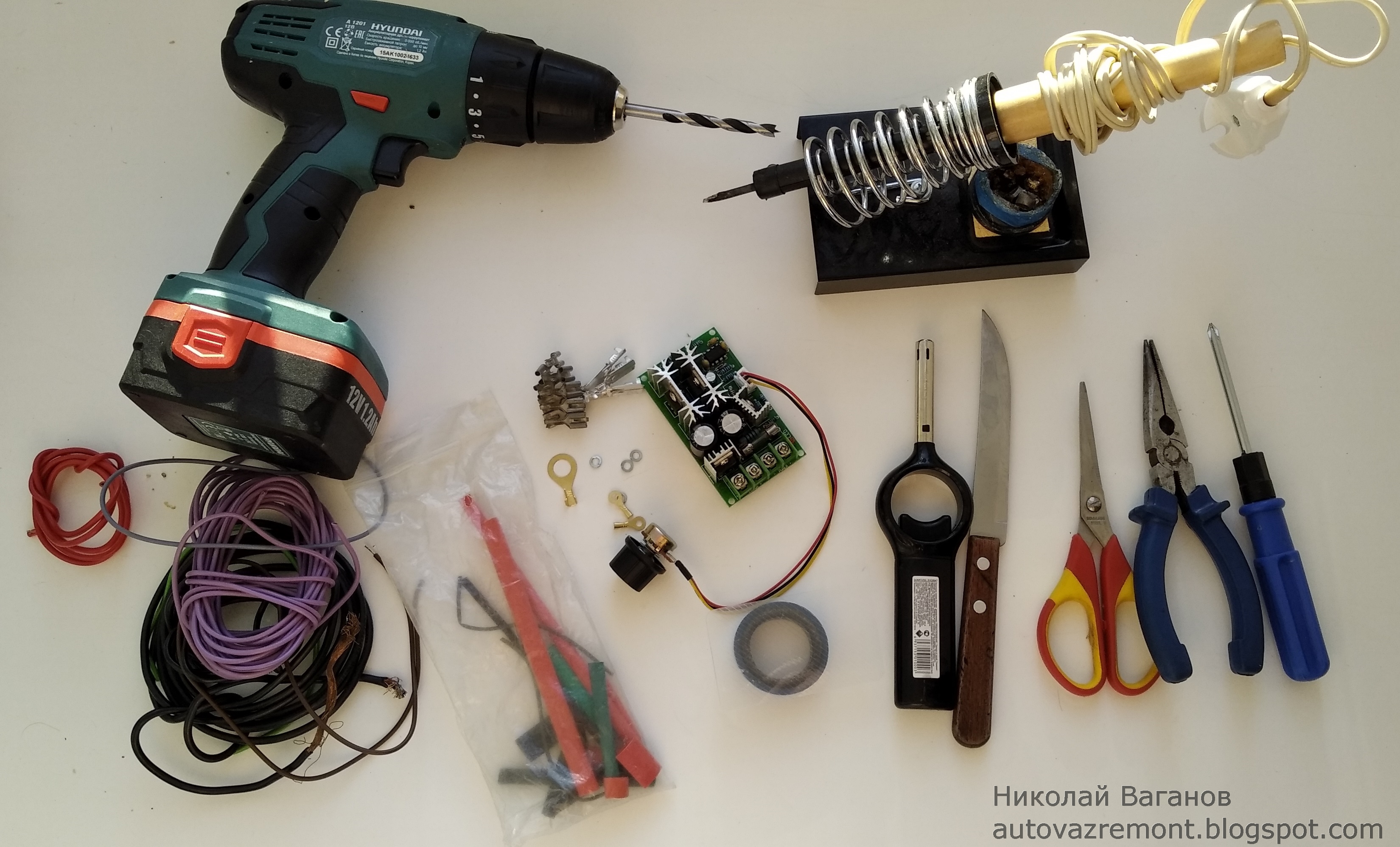

Для работы нам понадобятся:

• Одна клемма "мама" и "папа" 6.3 мм с фишками
• Две клеммы "массы" М6
• Четыре кольцевых наконечника М3
• Четыре пружинных шайбы М3
• Болт короткий М6 с гайкой и прожинной шайбой
• Провода сечением 1 мм и выше длинной 1-2 метра в зависимости от места установки
• Термоусадочная трубка, изолента
• Защитный пластиковый футляр под регулятор
• Инструмент для пайки, флюс
• Два гаечных ключа на 10, отвертка, нож, узкогубцы, технический фен или газовая зажигалка
• Дрель со сверлом 6-7 мм

Устанавливать регулятор будем в полость за центральными воздуховодами, где в данный момент установлена магнитола, тумблер будет выведен через заглушку слева от рычагов управления отопителем.

Вынимаем магнитолу и клавишу-переключатель вентилятора, высверливаем отверстие в заглушке.

Отмериваем по месту необходимой длины провода с небольшим запасом, обжимаем и припаиваем к ним клеммы, прикручиваем к регулятору с использованием пружинных шайб (гроверов).

Прокладываем проводку, кладем регулятор в футляр с высверленными отверстиями для охлаждения (хорошо подходит небольшая пластиковая мыльница). Регулятор необходимо надежно изолировать от контакта с кузовом и защитить от механических повреждений.

Подсоединяем проводку к переключателю согласно схемы.

И переподключаем "массы" с помощью болта. Соединение "минусовых" проводов регулятора и вентилятора необходимо надежно изолировать от "массы" автомобиля!

Подключение уже изменено

С завода "минусовой" вывод вентилятора прикреплен к шпильке моторного щита за центральными воздуховодами.

Проверяем работу регулятора, прикручиваем ручку-регулятор к заглушке, ставим переключатель и остальные части на место.
