Дополнительный USB-разъем-зарядка своими руками. Доработка ВАЗ-2107

Как мы знаем, в автомобилях классического ряда АвтоВАЗа отсутствуют уже ставшие нам привычными USB-разъемы для зарядки мобильных устройств, как на новых авто. В этом случае возможно использовать только штатное гнездо прикуривателя, однако, это соединение может быть ненадежным, а количество разъемов зарядного устройства недостаточным. Также, оно может занимать довольно много места.

Поэтому, встроим в центральную консоль панели приборов дополнительно мини-зарядное устройство с Алиэкспресс.

Следует напомнить, что все вмешательства в конструкцию и электропроводку автомобиля вы проводите на свой страх и риск, возможны негативные последствия(!)
Для этого, зарядное устройство необходимо разобрать и припаять провода с клеммами к его плюсовому "+" и минусовому "-" выводам.

Также, нам понадобятся еще два провода с клеммами чтобы припаять их к проводке автомобиля.

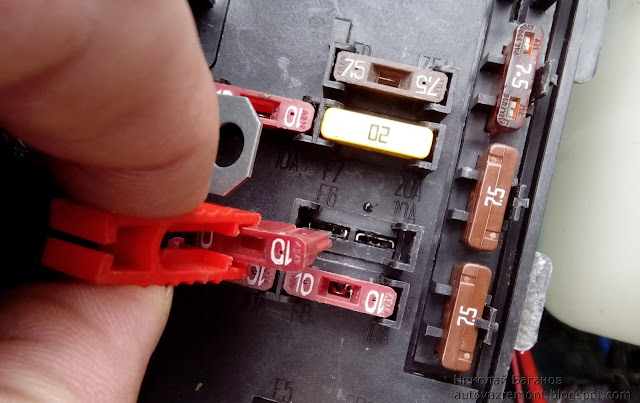

Перед работой в автомобиле обязательно вынимаем предохранитель на прикуриватель или снимаем клемму с аккумуляторной батареи.

Подсоединяться будем непосредственно к проводам питания прикуривателя способом пайки, также, можно использовать специальные соединители. Места контакта надежно изолируем.

Размечаем на кожухе консоли место установки и высверливаем отверстие под диаметр устройства. Соединяем клеммы, изолируем места соединений и вставляем зарядное устройство по месту.

На всякий случай проверим выдаваемое напряжение - как мы видим, оно в норме.

Теперь мы имеем дополнительно еще два места подключения для зарядки различных устройств.
